Dois agitadores industriais podem apresentar motores com potências semelhantes e, ainda assim, entregar resultados completamente diferentes. Um deles pode homogeneizar o produto dentro do tempo previsto, manter sólidos em suspensão e favorecer a troca térmica. O outro pode gerar zonas de baixa circulação, incorporar ar, elevar o consumo de energia e prolongar o ciclo produtivo.
Qual é o motivo? A diferença está na engenharia aplicada ao conjunto.
Escolher um agitador industrial não significa apenas definir potência, rotação ou tamanho do equipamento. A decisão precisa considerar o comportamento do produto, o objetivo da operação, a geometria do tanque, o regime de escoamento, a transferência térmica, o nível de cisalhamento e as condições de limpeza e controle.
Cada processo exige uma combinação específica entre tanque, eixo, impelidor, acionamento, sistema de vedação, instrumentação e automação. Quando esses elementos são corretamente dimensionados, a agitação contribui para a repetibilidade dos lotes, a estabilidade do produto e a eficiência operacional. Quando são tratados de forma isolada, o equipamento pode movimentar o fluido sem realizar adequadamente o trabalho esperado.
Por isso, o melhor agitador não é necessariamente o mais potente. É aquele que aplica a energia de forma adequada ao produto e ao resultado que o processo precisa alcançar.
O QUE É UM AGITADOR INDUSTRIAL?
O agitador industrial é um equipamento utilizado para induzir movimento controlado em líquidos, suspensões e outros produtos processados em tanques ou reatores industriais. Esse movimento pode atender a diferentes objetivos, como:
- homogeneizar líquidos;
- manter partículas sólidas em suspensão;
- dissolver pós;
- dispersar componentes;
- favorecer emulsões;
- aumentar o contato entre diferentes fases;
- distribuir temperatura;
- melhorar a transferência de massa e calor;
- evitar sedimentação ou separação durante o processo.

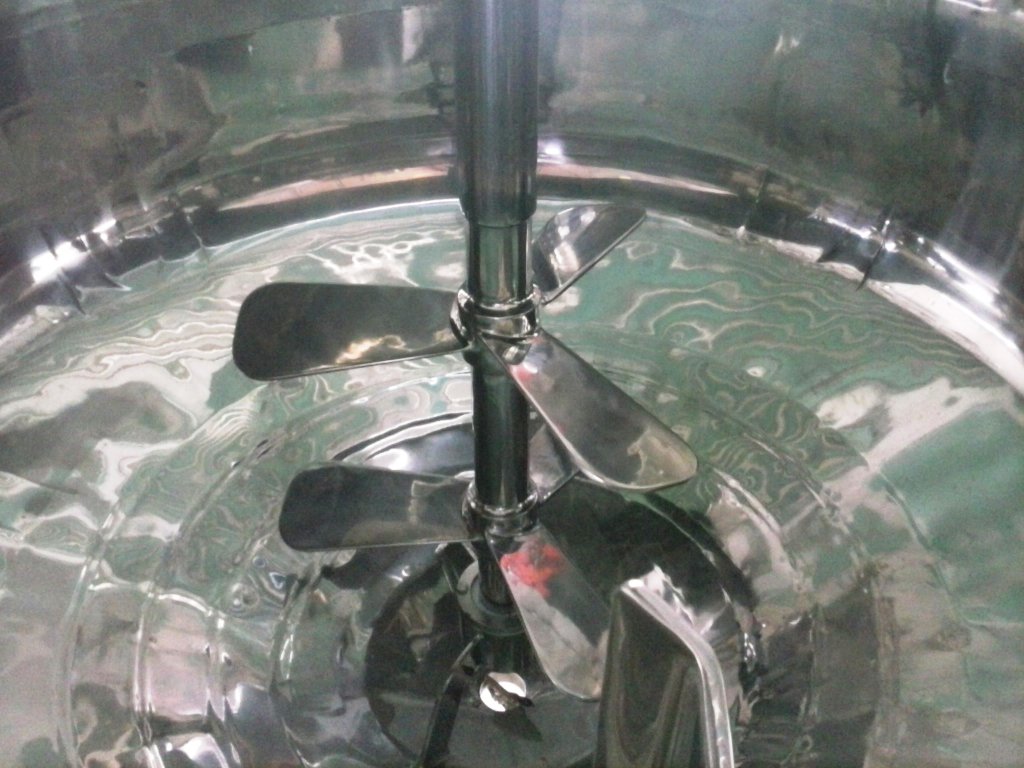

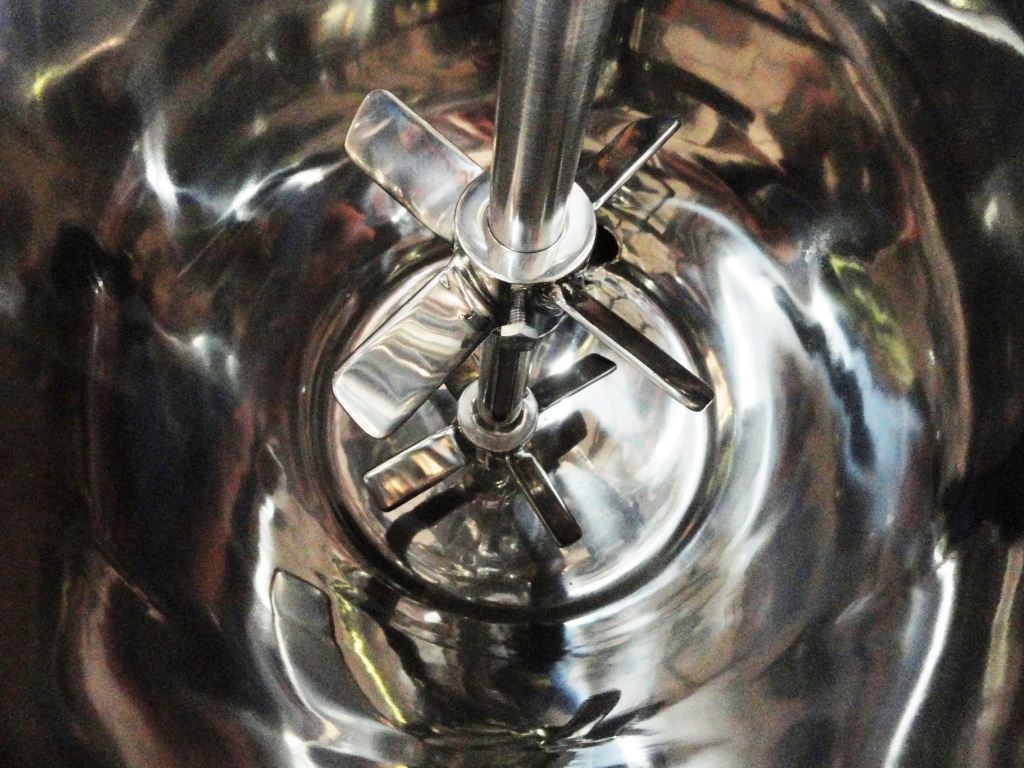

Embora o impelidor – muitas vezes chamado informalmente de hélice – seja o componente mais visível dentro do tanque, o agitador deve ser compreendido como um sistema. Seu desempenho depende da integração entre motor, redutor, eixo, impelidor, mancais, estrutura de sustentação, vedação, geometria do tanque e estratégia de controle.
A posição do equipamento também varia conforme a aplicação. Existem agitadores instalados no topo, no fundo ou na lateral do tanque. Além disso, processos que exigem maior hermeticidade podem utilizar agitadores magnéticos, cuja transmissão de movimento reduz a necessidade de uma passagem convencional do eixo pela parede do recipiente.
“A Kroma desenvolve agitadores industriais em diferentes configurações, com diversos modelos de impelidores e apoio de CFD — Dinâmica dos Fluidos Computacional — para analisar o comportamento do fluido. Também fabricamos agitadores magnéticos com sistema hermético e soluções integradas a tanques e reatores em aço inox”, explica Cleber Gonçalves, Diretor Industrial e Financeiro da Kroma.
COMO ESCOLHER O AGITADOR IDEAL PARA CADA PROCESSO
A escolha começa com uma pergunta aparentemente simples: o que deve acontecer dentro do tanque?
Homogeneizar dois líquidos de baixa viscosidade é uma operação diferente de dispersar um pó, manter cristais em suspensão ou movimentar um creme de alta viscosidade junto às paredes aquecidas de um reator.
Antes da definição do equipamento, a engenharia de processos precisa levantar um conjunto de informações.
1. Defina o objetivo da agitação
O primeiro passo é identificar o resultado que será considerado satisfatório. Entre os objetivos mais comuns estão:
- obter concentração uniforme em todo o volume;
- reduzir o tempo necessário para dissolução;
- evitar a sedimentação de partículas;
- quebrar aglomerados;
- formar uma emulsão;
- manter o produto em movimento durante o armazenamento;
- distribuir rapidamente calor ou frio;
- aumentar o contato entre reagentes;
- evitar gradientes de temperatura.
Essa definição influencia diretamente o tipo de fluxo e o nível de cisalhamento necessários.
2. Analise as propriedades do produto
A especificação deve considerar, no mínimo:
- viscosidade na temperatura real de operação;
- densidade;
- comportamento reológico;
- concentração e tamanho das partículas;
- tendência à sedimentação;
- sensibilidade ao cisalhamento;
- presença de espuma;
- risco de incorporação de ar;
- abrasividade;
- compatibilidade química com os materiais do equipamento.
Também é necessário verificar se a viscosidade permanece constante ou muda durante o processo. Produtos não newtonianos, como cremes, tintas, molhos e soluções poliméricas, apresentam viscosidade variável conforme a força aplicada durante a agitação ou o bombeamento.
Esses produtos podem se tornar mais fluidos ou mais resistentes ao escoamento durante o processo, alterando a carga aplicada ao equipamento e o padrão de circulação dentro do tanque. Por isso, o dimensionamento deve considerar as condições reais de temperatura e operação, e não apenas uma medição isolada de viscosidade.
3. Considere a geometria e o volume operacional
Diâmetro, altura, tipo de fundo, presença de serpentinas, bocais, chicanas e componentes internos influenciam o fluxo criado pelo impelidor.
A faixa de volume também é decisiva. Um sistema projetado para operar adequadamente com o tanque cheio pode perder desempenho em cargas parciais se o impelidor ficar mal posicionado em relação ao nível do produto.
Por isso, o projeto deve considerar o volume mínimo e máximo, e não apenas a capacidade nominal.
4. Determine o padrão de fluxo e o cisalhamento
O padrão de fluxo indica como o produto se movimenta dentro do tanque. Os principais são axial, radial e tangencial.
O fluxo axial promove circulação paralela ao eixo, movimentando o produto entre as regiões superior e inferior do tanque.
O fluxo radial direciona o produto para as paredes, criando zonas de maior intensidade local.
O fluxo tangencial pode fazer o conteúdo girar junto com o impelidor, com menor renovação entre diferentes regiões do recipiente.
A presença e o dimensionamento de chicanas podem ajudar a controlar vórtices e converter parte do movimento tangencial em circulação mais útil ao processo. A configuração das chicanas, do impelidor e do tanque interfere tanto no padrão de fluxo quanto na potência exigida pelo sistema.
O nível de cisalhamento também deve ser compatível com o produto. Algumas aplicações exigem maior intensidade para dispersar componentes ou quebrar aglomerados. Outras envolvem materiais sensíveis, que podem perder estabilidade, textura ou qualidade quando submetidos a forças excessivas.
5. Integre as necessidades térmicas e operacionais
Quando o tanque possui jaqueta ou serpentina para aquecimento e resfriamento, o agitador deve movimentar o produto nas regiões próximas às superfícies de troca térmica.
Uma agitação insuficiente pode criar diferenças de temperatura dentro do tanque. Por outro lado, velocidades excessivas podem aumentar o consumo, incorporar ar ou afetar produtos sensíveis.
Também devem ser considerados:
- operação sob pressão ou vácuo;
- classificação da área;
- necessidade de atmosfera controlada;
- tipo de vedação;
- ciclos de limpeza;
- facilidade de manutenção;
- instrumentação e automação.
Essas condições precisam ser analisadas antes da definição do equipamento. Processos sob pressão, vácuo ou atmosfera controlada, por exemplo, podem exigir sistemas específicos de vedação, acionamento e controle.
ESCOLHA O AGITADOR COM BASE NAS CONDIÇÕES REAIS DO PROCESSO
A seleção de um agitador industrial não deve partir apenas do volume do tanque ou da potência do motor. O projeto precisa integrar as características do produto, o objetivo da operação, a geometria do recipiente e as condições térmicas, sanitárias e operacionais.
“Quando esses fatores são analisados em conjunto, o sistema de agitação pode contribuir para uma produção mais homogênea, previsível e eficiente, além de reduzir desperdícios, correções durante o processo e consumo desnecessário de energia”, complementa Gonçalves.
A viscosidade e o comportamento do produto também afetam diretamente o desempenho do equipamento. Esse tema será aprofundado no próximo artigo, dedicado à relação entre viscosidade, padrões de fluxo e sistemas de agitação.
